MB1632主轴骨架油封的代换
2013-05-30
刘安宁
（拖拉机股份有限公司，河南洛阳 471031）
（拖拉机股份有限公司，河南洛阳 471031）
摘 要：介绍两台端面外圆磨床MB1632主轴轴颈磨损后，利用VD形橡胶密封圈成功代换原骨架油封的具体改造过程，同时介绍了该改造方法的优点。
关键词：端面外圆磨床；骨架油封；密封环；VD形橡胶密封圈
某公司是生产大轮拖的专业公司，年生产70~285匹大轮拖3万余台。拥有雄厚的机械加工能力。其中有两台上海产端面外圆磨床MB1632，这两台磨床分别是1976年4月和1978年2月生产的，如今经过多年的使用，主轴轴颈安装骨架油封的部位已经被骨架油封磨出了一道2~3mm的圆弧沟槽，其中一台主轴出现了严重的漏油现象，无法使用，另外一台漏油较轻，尚可带病工作。
MB1632端面外圆磨床社会拥有量较大，备件齐全。按照常规修理，仅需更换主轴及轴瓦即可，价格也不高（每套价格2~3千元）。但是由于近年来大轮拖市场异常火爆，加上该厂产能不足，使该厂生产任务也异常紧张，生产一直处于24h不间断状态，因此对修理周期要求很紧，不允许停机几天进行检修、更换主轴，只能考虑其他方法。作者借鉴意大利曼德里加工中心主轴密封的方法，并利用曼德里主轴所用VD形橡胶密封圈、在不改动机床的情况下，成功、快捷地对两台端面外圆磨床进行了改造。下面是具体的改造过程和数据。
1 具体的改造过程

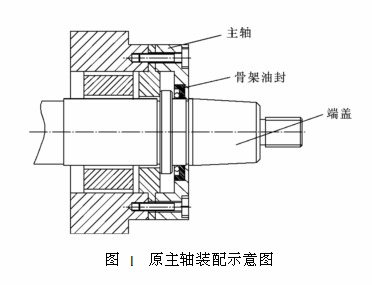

原主轴装配示意图如图1示。原机床主轴采用骨架油封密封，骨架油封型号为G80X105X12，内径为Ø80mm，外径为Ø105mm，厚为12mm。
关键词：端面外圆磨床；骨架油封；密封环；VD形橡胶密封圈
某公司是生产大轮拖的专业公司，年生产70~285匹大轮拖3万余台。拥有雄厚的机械加工能力。其中有两台上海产端面外圆磨床MB1632，这两台磨床分别是1976年4月和1978年2月生产的，如今经过多年的使用，主轴轴颈安装骨架油封的部位已经被骨架油封磨出了一道2~3mm的圆弧沟槽，其中一台主轴出现了严重的漏油现象，无法使用，另外一台漏油较轻，尚可带病工作。
MB1632端面外圆磨床社会拥有量较大，备件齐全。按照常规修理，仅需更换主轴及轴瓦即可，价格也不高（每套价格2~3千元）。但是由于近年来大轮拖市场异常火爆，加上该厂产能不足，使该厂生产任务也异常紧张，生产一直处于24h不间断状态，因此对修理周期要求很紧，不允许停机几天进行检修、更换主轴，只能考虑其他方法。作者借鉴意大利曼德里加工中心主轴密封的方法，并利用曼德里主轴所用VD形橡胶密封圈、在不改动机床的情况下，成功、快捷地对两台端面外圆磨床进行了改造。下面是具体的改造过程和数据。
1 具体的改造过程
原主轴装配示意图如图1示。原机床主轴采用骨架油封密封，骨架油封型号为G80X105X12，内径为Ø80mm，外径为Ø105mm，厚为12mm。

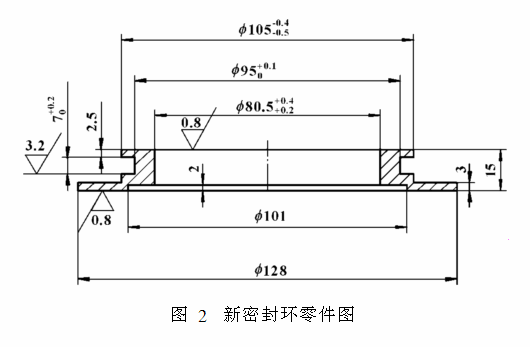

新加工的密封环具体尺寸见图2。该密封环用以取代原骨架油封，其外环采用O型圈密封（O型圈型号为：5.7XD105），内孔为过孔，只要大于主轴直径即可。

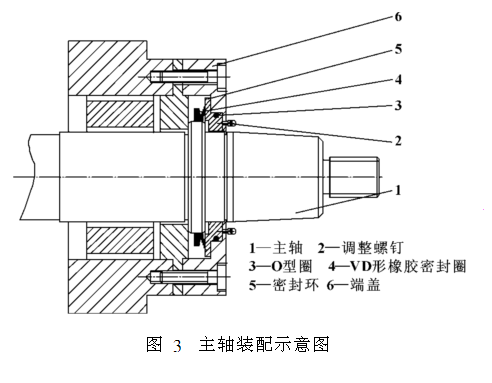

将原骨架油封从主轴端盖中拆出，将O形圈安装在密封环中，将密封环轻压入端盖。将VD形橡胶密封圈（型号为：VD100A，内径为Ø90mm，适用轴径为Ø98~Ø105mm）安装在主轴轴肩（轴肩直径Ø100mm）上，安装时尽量使密封圈靠近主轴轴颈端，然后安装上主轴端盖即可。主轴装配示意图如图3所示。
2 几点补充说明
（1）密封环上Ø101mm孔的作用。经过测量，原主轴轴肩与端盖之间的间隙为4mm，安装上密封盘后，间隙为1mm，为了安全，在密封环上又加工了一个直径为Ø101mm、深2mm的孔，从而使轴肩与端盖之间的间隙增大为3mm，防止主轴轴肩端面与主轴端盖干涉。
（2）VD型橡胶密封圈在安装时轴向靠自身张紧力定位，因此安装时密封圈应靠近主轴轴颈端，以便增大密封圈压缩量，使密封圈与密封环紧密接触。
（3）为了防止VD型橡胶密封圈磨损后出现漏油现象，还可以在主轴端盖加工4个M5螺钉孔。当VD型橡胶密封圈出现轻微磨损后，在不拆开端盖的情况下，可用内六方板手均匀压紧螺钉，使密封环沿轴向移动，增大密封圈压缩量，调整余量应不大于2mm。
此种改进代换的优点：
（1）费用低。特别适合一些资金紧张的小企业；
（2）时间短。适合对修理周期要求比较紧的企业；
（3）不破坏原机床结构，一旦想恢复原设计，很容易。
3 结束语
此方法经过一年多的实践检验，效果良好。而且此种方法还可以推广到其他机床和其他领域，既经济又快捷。
参考文献：
［1］MB1632使用说明书[M].
（1）密封环上Ø101mm孔的作用。经过测量，原主轴轴肩与端盖之间的间隙为4mm，安装上密封盘后，间隙为1mm，为了安全，在密封环上又加工了一个直径为Ø101mm、深2mm的孔，从而使轴肩与端盖之间的间隙增大为3mm，防止主轴轴肩端面与主轴端盖干涉。
（2）VD型橡胶密封圈在安装时轴向靠自身张紧力定位，因此安装时密封圈应靠近主轴轴颈端，以便增大密封圈压缩量，使密封圈与密封环紧密接触。
（3）为了防止VD型橡胶密封圈磨损后出现漏油现象，还可以在主轴端盖加工4个M5螺钉孔。当VD型橡胶密封圈出现轻微磨损后，在不拆开端盖的情况下，可用内六方板手均匀压紧螺钉，使密封环沿轴向移动，增大密封圈压缩量，调整余量应不大于2mm。
此种改进代换的优点：
（1）费用低。特别适合一些资金紧张的小企业；
（2）时间短。适合对修理周期要求比较紧的企业；
（3）不破坏原机床结构，一旦想恢复原设计，很容易。
3 结束语
此方法经过一年多的实践检验，效果良好。而且此种方法还可以推广到其他机床和其他领域，既经济又快捷。
参考文献：
［1］MB1632使用说明书[M].
来源：《机床与液压》2010年12月
